Konfigurasi Routing RIP Menggunakan Mikrotik

 Apa itu routing RIP ????

  Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam    jaringan LAN dan WAN. Protokol ini diklasifikasikan sebagai Interior Gateway Protocol   (IGP).Wikipedia

A. Alat dan bahan yang dibutuhkan :
1.  Komputer/Laptop
2.  2 buah mikrotik
3.  3 kabel UTP

B.Langkah kerja

1.Berikut ini adalah IP jaringan yang terkoneksi langsung dengan router 2 yaitu IP Addrees                     10.11.12.1/30  yang berada pada jaringan 10.11.12.0 dengan menggunakan interface ether4 dan IP       Address 192.168.2.2/24 di jaringan 192.168.2.0 dengan menggunakan interface ether1 yang                 terhubung dengan PC.Seting ip address pada tab IP =>  Address= (+)= > ethernet 1 untuk pc, dan       ethernet 4 untuk router 2

2. Kemudian tambahkan pada tab Routing  => RIP => Interfaces (+) lalu akan muncul tab jendela seperti dibawah ini. Tekan saja apply dan ok. Tanpa konfigurasi karena jalur masuk pada intefaces akan langsung terisi otomatis pada semua interfaces

3. Selanjutnya pilih pada tab neighbour seting neighbour pada Router=>RIP=>Neighbour isikan ip gateway pada masing-masing router, misal router 1 mengisikan gateway router 2, begitu pula sebaliknya

4.  Kemudian kita tambahkan network pada settingan RIP. Isikan network di tab Router => RIP=> pilih tab Network. Isikan saja 0.0.0.0/0 agar semua ip dapat berjalan pada jalur routing. Klik apply dan ok

5.  Cek apakah settingan berhasil, pilih tab kiri IP => Routes jika muncul DAr dan statusnya reachable maka settingan berhasil.

6. Untuk konfigurasi di router 2 sama dengan router 1, sesuaikan ip addresnya pada topologi.

7. Ping ke alamat ip dari PC 1 ke PC 2. Jika berhasil maka akan tampil bit paket yang terkirim, lakukan juga dari PC 2 ke PC 1

SEKIAN DAN TERIMAKASIH

BLOK IP ADDRESS AGAR TIDAK DAPAT AKSES INTERNET

A. Alat dan Bahan

1. Mikrotik

2. Kabel LAN dan Cross

3. Komputer/laptop

 B. Langkah-langkah
1.  Login ke mikrotik.
2.  Konfigurasi DHCP Client
     Klik menu IP => DHCP Client => (+) => kolom interfaces pilih eth1 => apply => ok

3. Buat IP eth2

   Klik menu IP => Address (+) => 192.168.1.1/24 => kolom   interfaces pilih eth2 => apply => ok

  4. Konfigurasi NAT Masquerade

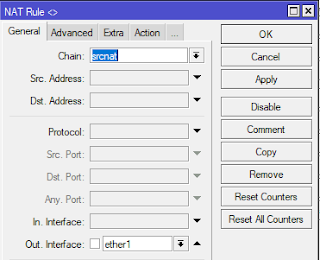

     Klik menu IP => Firewall => NAT => Tab General => kolom Chain pilih srcnat => kolom out.           Interfaces pilih eth1 => tab Action => kolom Action pilih Masquerade => apply => ok

 5. Konfigurasi DHCP Server

    Klik menu Ip => DHCP Server => DHCP Setup => kolom DHCP  Server pilih eth2 lalu klik Next      => kolom Addresses to Give Out ganti dengan range IP yang akan diberikan yaitu 192.168.1.2-          192.168.1.50 lalu klik Next terus sampai selesai

 6.  Konfigurasi Firewall

     Klik menu IP => Firewall => tab Filter rule => tab general =>kolom chain pilih Forward =>               kolom src. Address diisi dengan IP yang akan diblokir yaitu 192.168.1.40 => tab action => kolom       action pilih Drop => apply => ok

 7. Setting IP pada Windows

  8. Kita coba untuk lakukan browsing apakah dapat akses internet atau tidak. Jika tidak maka                   konfigurasinya sudah berhasil.

 9.   Kemudian setting IP menjadi DHCP

   10. Kita coba untuk lakukan browsing apakah dapat akses internet atau tidak. Jika berhasil                        seperti gambar dibawah ini  maka konfigurasinya sudah berhasil



SEKIAN DAN TERIMAKASIH

KONFIGURASI ACCESS POINT PADA TP-LINK WA5110G

• Persiapan alat kerja

1. Access Point (Tp-Link WA5110G)

2. Kabel UTP

3. Adaptor

4. Komputer/laptop

• Langkah-langkah

1. Hubungkan Tp link  yang sudah dinyalakan ke komputer dengan kabel LAN (kabel UTP)

2. Reset Tp-Link WA5110G

3.Setting IP komputer

4. Buka browser kemudian akses IP 192.168.1.254 untuk memasuki sistem pengaturan Access point

5.   Apabila ada jendela Log In masukkan User name (admin) dan password (admin).Biasanya itu terletak dibagian belakang Tp-link.

6. Tampilan awal pada TP-LINK, lalu klik next

7.  Pada Quick Setup-Choose Operation Mode,pilih AP.Lalu next

88.  Quik Setup – Wireless, lalu next

9. Quick Setup – Finish, laluklik finish

    10. Wireless setting, gantiSSIDnya sesuai keinginan lalu pilih Operation Modenya sebagai  Access Point dan sisanya biarkan dalam keadaan default, lalu tekan save.

    11.Wireless–Wireless Security.Jika ingin jaringan wireless ini terkunci oleh password maka pilih jenis enscripsi yang digunakan, misalnya WPA-PSK/WPA2-PSK.Kemudian isikan kolom PSK passphrase sesuai dengan keinginan,namun panjang harus antara 8-64 karakter,  lalu tekan save.

    12. Kemudian ceck apakah wifi yang kita buat sudah muncul atau belum

   13. Untuk menguji apakah wifi yang kita buat sudah berhasil atau belum, cobalah

untuk searching di web browser.

     Sekian pembahasan tentang konfigurasi  access point  pada Tp-Link WA5110G

Konfigurasi Asterisk Didebian 8

asterisk pada dasarnya adalah server voip,asterisk mencakup banyak fitur yang tersedia dalam sistem PBX  seperti voice mail, panggilan konferensi, respon suara interaktif (menu telepon), dan distribusi panggilan otomatis. Pengguna dapat membuat fungsi baru dengan menulis script dial plan dalam beberapa bahasa ekstensi Asterisk sendiri,

Asterisk mendukung berbagai fitur multimedia seperti Voice over IP protokol, dengan menggunakan protokol Session Initiation Protocol (SIP), Media Gateway Control Protocol (MGCP), dan H.323. Asterisk dapat berperan baik sebagai registrar atau sebagai gateway antara VOIP dan PSTN.

Dengan asterisk, kita bisa membuat sentral VOIP sederhana berbasis SIP.

• Langkah-langkah Konfigurasi Asterisk

1. buka virtualbox dan ubah mode jaringannya ke host-only adapter

2. Install asterist dengan perintah # apt-get install asterisk

3. Konfigurasi file asterisk dengan perintah # nano /etc/asterisk/sip.conf



     Maka akan terlihat seperti gambar berikut

4. Kemudian kita ganti seperti berikut

[general]                                 [14004]                                     [12071]

port = 5060                            type = friend                              type = friend

bindaddr = 0.0.0.0                 context = myphones                  context = myphones

context = other                      secret = 1234                              secret = 1234

                                               host = dynamic                          host = dynamic

5. Konfigurasi file dengan perintah #nano /etc/asterisk/extension.conf



  Maka akan terlihat seperti gambar berikut

  diisikan [other]

                          [myphones]

                          exten => 14004,1,dial(sip/14004)

                          exten => 12071,1,dial(sip/12071)

6.Restart asterisknya dengan perintah #service asterisk restart

7. Langkah terakhir kita coba untuk membuktikan apakah asterisk yang kita buat telah berhasil atau belum, dengan cara mengisikan setinggan nomor tadi ke aplikasi telephone yang telah kita install dahulu.Disini saya menggunakan aplikasi GSWave.

Sekian pembahasan tentang  konfigurasi voip server menggunakan asterisk, semoga bisa bermanfaat.

Konfigurasi Trixbox

• Pengertian Trixbox

Trixbox adalah sebuah VOIP server yang dibuat menjadi satu dengan system operasi, yaitu Linux CentOS. Trixbox bersifat open source yang artinya setiap orang dapat mengetahui source code programnya dan memperolehnya secara gratis. Apabila di install pada komputer/laptop  dengan interface yang sesuai, maka akan dapat digunakan sebagai full feature PBX untuk pengguna rumahan, lembaga, VOIP service provider dalam komunitasnya di dunia internet mempunyai 2 forum yang berbeda yaitu pengembangan dengan sifat open source dan commercial akan tetapi keduanya mempunyai forum yang saling memberikan solusi .Trixbox terdiri dari komponen-komponen sebagai berikut:

1.      Sistem Operasi CentOS Linux
2.      Database MySQL
3.      VOIP server Asterisk
4.      Tampilan GUI FreePBX

• Fungsi Trixbox

1.Untuk membuat sebuah jaringan VoIP

2.Melakukan komunikasi jarak jauh

3.Jaringan yang luas jangkauannya

• Keuntungan

               Keuntungan mengunakan VOIP dengan software softswitch adalah sebagi berikut :

1.      Dapat berkomunikasi jarak jauh secara gratis

2.      Dalam system ini, bukan hanya travik suara saja yang bisa kita manfaatkan, tetapi juga bisa melakukan video call

• Tahapan Installasi Trixbox

1.Tampilan pertama yang muncul ketika installasi Trixbox. Tekan ENTER untuk melanjutkan proses installasi.

2.Tahapan selanjutnya muncul tampilan Keyboard Type, pilih us, pilih OK.

3.Tahapan selanjutnya muncul tampilan Time Zone Selection, pilih System clock uses UTC, pilih Asia/Jakarta, pilih OK

4.Tahapan selanjutnya muncul tampilan Root Password, masukan password root, misal 12345678, pilih OK.

5.Tahapan selanjutnya muncul tampilan Package Installation,tunggu beberapa menit hingga selesai sampai reboot sendiri.

6.Setelah proses installasi selesai, maka tahapan selanjutnya muncul tampilan Welcome to Trixbox CE. Silahkan login menggunakan user: root , dan password root yang tadi telah di buat yaitu: 12345678. Trixbox sendiri secara default menggunakan sistem dhcp.Disini kita mendapatkan ip (10.10.2.106)

• Tahapan Konfigurasi Server Trixbox

1.Konfigurasi server Trixbox lewat web browser pengguna dengan memasukan ip address trixbox pada address bar browser. Kemudian pilih User mode [switch] untuk masuk ke mode administrator trixbox.

2.Masukan username: maint dan password: password. Pilih Log In.

3.Kemudian pilih User mode [switch]

4.Tahapan selanjutnya muncul tampilan Add SIP Extension, masukan (sesuai yang diinginkan) :

User Extension : 123 (nomor telpon)

Display Name : desyul (Nama register)

Secret : 111 (password)

Status voicemail : Enable

Voicemail password : 111

VmX Locater : Enable

Use When : unavailable , busy , standard voicemail prompts.

Pilih Submit >> Apply Configuration Changes.

5.Tahapan selanjutnya pada tampilan Apply Configuration Changes, pilih Continue with reload.

6.Berikut contoh Extersion yang sudah admin buat.

• TAHAPAN KONFIGURASI VOIP CLIENT (DESKTOP)

Aplikasi VoIP Client (Desktop) yang digunakan oleh admin adalah GSWave.

Tambahkan account pada aplikasi Zoiper, pilih Settings >>Account setting(+)>>SIP Account>>Account Name(nama register)>>SIP Server(alamat IP)>>SIP User ID(Nomor Telepon)>>SIP Authentication ID(Nomor Telepon)>>Password>>klik (V)

Sekian pembahasan tentang instalasi dan konfigurasi voip server menggunakan server trixbox, semoga bisa bermanfaat.
